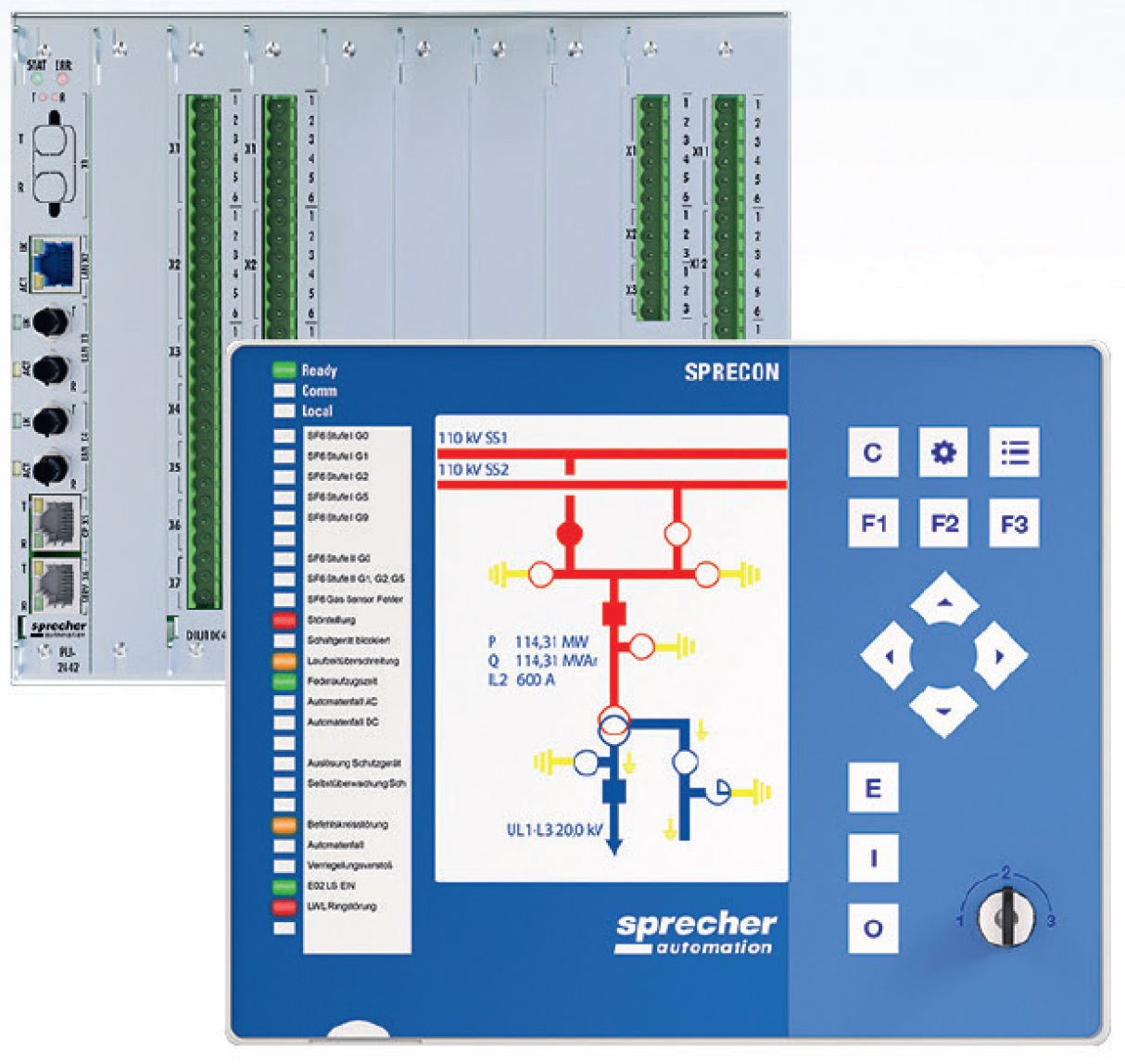

КОНТРОЛЛЕР SPRECON-E-C
Контроллеры предназначены для решения задач автоматического и автоматизированного управления на предприятиях энергетики в системах телемеханики и АСУТП.

Производитель : Sprecher Automation

КОНТРОЛЛЕР SPRECON-E-C
КОНТРОЛЛЕР SPRECON-E-C
КОНТРОЛЛЕР SPRECON-E-C
КОНТРОЛЛЕР SPRECON-E-C
  • Описание
  • Характеристики

Устройства могут использоваться


  • в качестве контроллеров присоединения (сбор данных с объекта, управление коммутационными аппаратами);

  • как станционные или мастер-контроллеры (опрос подчиненных устройств, коммуникационный шлюз);

  • для удаленного сбора сигналов и управления (RTU – Remote Terminal Unit).

ФУНКЦИИ КОНТРОЛЛЕРОВ SPRECON-E-C


  • Управление и контроль коммутационных аппаратов и технологических элементов

  • Одиночные и двойные команды с 1-, 1X-, 2-позиционным управлением

  • Релейные выходы с высокой включающей/отключающей способностью для прямого управления электродвигателем через коммутационное устройство

  • Управление трансформаторами и катушками Петерсена

  • Автоматические функции для коммутационных последовательностей

  • Программируемая логика (МЭК 61131)

  • Оперативные блокировки разъединителями

  • Прямое измерение токов и напряжений

  • Оперативные блокировки коммутационных аппаратов

  • Ручное выставление состояния коммутационного аппарата

  • Запись событий, группировка событий

  • Мониторинг предельных значений

  • Расчет максимального/минимального значения спроса

  • Расчет среднего значения

  • Конфигурируемый режим передачи измеренных значений

  • Счетчик времени выполнения команды

  • Удаленное обслуживание и конфигурирование

  • Синхронизация времени с DCF77, GPS, протокол АСУТП, NTP, PTP

  • Непрерывная самодиагностика.

  • Проверка синхронизма, параллельное соединение

  • Веб-сервер для диагностики и анализа работы системы

  • Интерфейсы для подключения к интеллектуальным электронным устройствам (МЭК)

  • Поддержка общих стандартов и проприетарных протоколов

  • Поддержка до 18 независимых каналов передачи данных в вышестоящие системы


ПРОТОКОЛЫ СВЯЗИ

  • МЭК 61850

  • МЭК 60870-5-101/103/104

  • Modbus, Courier, DNP3.0, Profibus DP Master

  • Обширная библиотека проприетарных протоколов





КОРПУСА (Ш Х В Х Г)

  • Cx2/24HP 8 (3 свободных слота): 131 x 176 x 170 мм

  • Cx4/40HP 7 (7 свободных слотов): 212 x 176 x 170 мм

  • Cx6/84HP 18 (18 свободных слотов): 436 x 176 x 170 мм для скрытого и поверхностного монтажа, индивидуальное подключение

РАБОЧИЕ ХАРАКТЕРИСТИКИ

• Макс. количество вводов/выводов на слот:

• до 20 дискретных вводов

24–220 В пост. тока и 110–230 В перем. тока/50/60 Гц

• до 20 дискретных выводов 250 В перем./пост. тока

• до 10 дискретных выводов управления 250 В перем./пост. тока

• до 8 аналоговых вводов или 4 вывода от 0 до ±20 мА

• до 8 вводов PT100 для 2- или 4-проводной цепи

• до 8 измерительных вводов:

• 1 А/2 А/5 А/10 А

• 100 В/220 В

• 16,7 Гц/50 Гц/60 Гц

• до 32 дискретных вводов 24/48/60 В пост. тока

• до 32 дискретных выводов 24–48 В пост. тока (защита от короткого замыкания)

• Питание: 24–60 В пост. тока или 110–250 В пост. тока и 110–230 В перем. тока/50/60 Гц

ПРОТОКОЛЫ СВЯЗИ

МЭК 61850

МЭК 60870-5-101/103/104

Modbus, Courier, DNP3.0, Profibus DP Master

Обширная библиотека проприетарных протоколов

ИНТЕРФЕЙСЫ ОБМЕНА ДАННЫМИ

• ЛВС:

• 2/3 x Ethernet 10/100 Мбит/с (RJ45) или

• коммутатор Ethernet для оптического кольца 2 x опт. (BFOC) и 1/3 электр. (RJ45)

• RS232

• RS422/485

• Волоконно-оптический

• Звездообразный разветвитель

ИСПЫТАНИЯ

Согласно EN 55022, МЭК 60255, МЭК 60255-22, МЭК 60870-2, МЭК 61000-4, МЭК 61000-6-5, знак CE

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

  • Рекомендуемая температура: от –5 до +55 °C

  • Предельные: от –25 до +70 °C (по запросу)
