Система мониторинга переходных режимов (СМПР)
Комплекс средств синхронизированных векторных измерений для установки на электростанциях и подстанциях Единой энергетической системы предназначен для построения систем мониторинга переходных режимов (СМПР)
Назначение

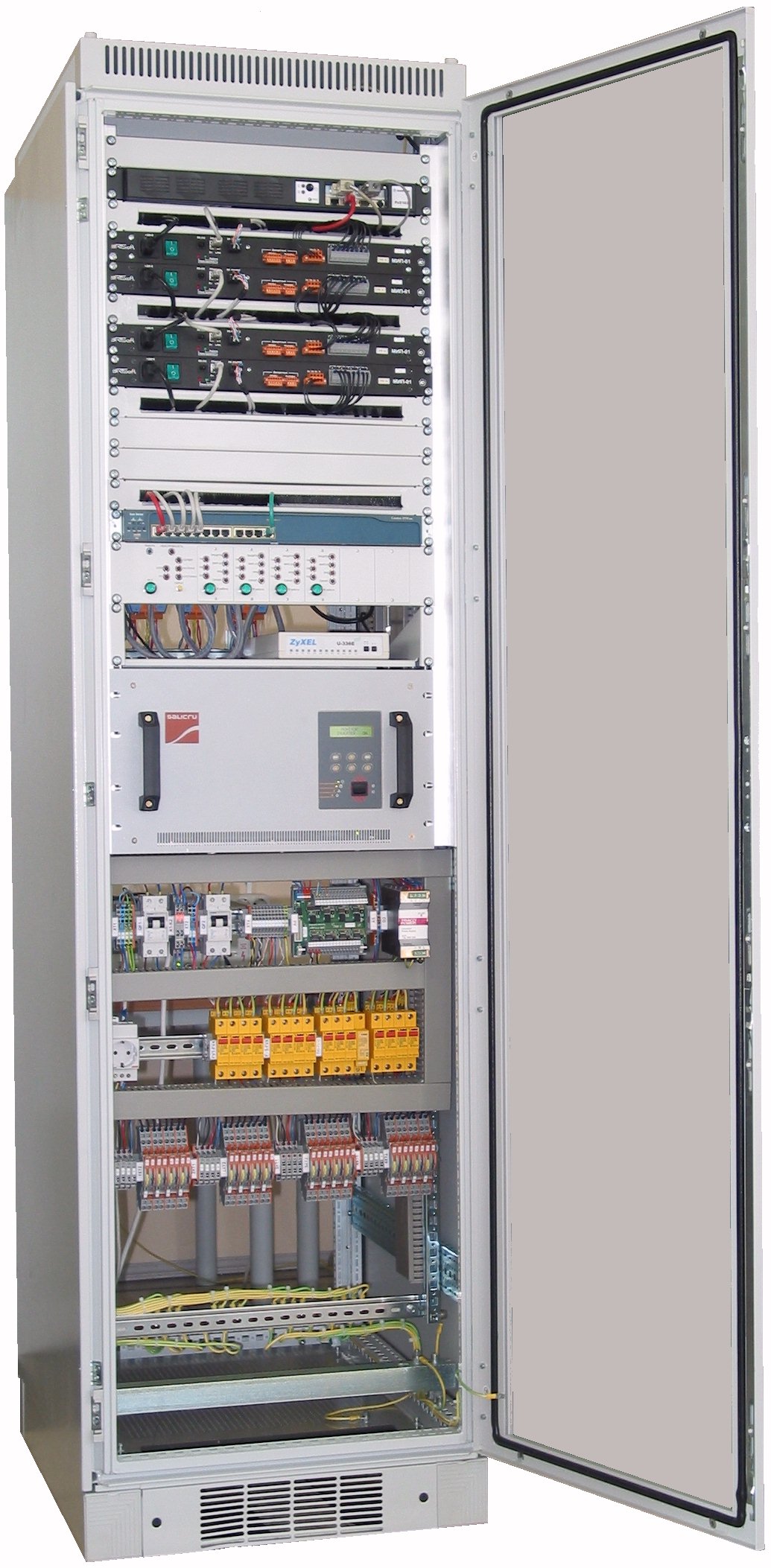

Комплекс средств синхронизированных векторных измерений на базе ПТК SMART-WAMS уровня энергообъекта предназначен для построения систем мониторинга переходных режимов (СМПР) – нового, современного инструмента для измерения параметров и изучения динамических режимов работы энергосистем. СМПР позволяет получить недоступный ранее уровень детализации при анализе происходящих в энергосистеме событий и процессов.
Описание
Основой СМПР является технология синхронизированных векторных измерений (СВИ) – синхронное измерение параметров основной гармоники: частоты, амплитуды и фазы напряжений и токов на каждом периоде колебаний (20 мс) в различных точках энергосистемы.
Основными компонентами системы СМПР на нижнем уровне являются ПТК SMART-WAMS. Комплексы обеспечивают измерение и передачу данных СВИ в реальном времени на уровень РДУ и ОДУ по протоколу C37.118, а также длительное (несколько месяцев) архивирование полного набора измеряемых параметров на собственных резервированных носителях информации с возможностью удаленного доступа. Для связи с локальными системами телемеханики, АСУТП и ССПТИ предусмотрена возможность передачи измеряемых параметров и диагностической информации по протоколу МЭК 61870-5-104.
Область применения
Областью применения комплекса являются электроэнергетические объекты – крупные подстанции, электростанции, на которых необходимо устанавливать СМПР в соответствии с требованиями Правил технологического функционирования электроэнергетических систем. Требования касаются предоставления архивных данных СВИ, а также передачи этих данных в режиме реального времени по протоколу С37.118. Техническое решение СМПР компании «РТСофт» полностью удовлетворяет этим требованиям.
Архитектура
Комплекс средств мониторинга переходных режимов на базе ПТК SMART-WAMS имеет гибкую архитектуру и широкие возможности для связи с существующими системами телемеханики и АСУТП. В зависимости от сложности и размеров объекта предусматривается централизованная или распределенная структура.
Для предприятий с большим количеством контролируемых присоединений могут применяться многомашинные варианты комплекса. В этих случаях предусматривается копирование архивных данных на центральный сервер и ретрансляция параметров от удаленных PMU (Phasor Measurement Unit) в реальном времени.
Отличительные особенности
- Законченное стандартизованное изделие, компонуемое по запросу заказчика и опросному листу.
- Гибкая архитектура, предусматривающая удаленную установку PMU с возможностью коррекции задержек сигналов точного времени.
- Возможность организации многомашинного комплекса для сложных распределенных объектов.
- Возможность опционального контроля параметров системы управления возбуждением генераторов электрических станций.
- Изделие аттестовано для применения на объектах ФСК.
- Синхронизация от российской спутниковой навигационной системы ГЛОНАСС.
- Возможность поставки спутниковой антенны для северных районов с температурой до –70 ℃.
- Независимая аппаратная и программная подсистема диагностики для контроля работоспособности всех компонентов.
- Отображение результатов самодиагностики и графиков поведения измеряемых и расчетных параметров на панельном компьютере подсистемы диагностики.
Внедрения «РТСофт»
Программно-технические комплексы SMART-WAMS установлены более чем на шестидесяти крупных энергообъектах, включая атомные станции. Среди них Загорская ГАЭС, Костромская ГРЭС, Рефтинская ГРЭС, Ставропольская ГРЭС, ПС 750 кВ «Ленинградская», ПС 500 кВ «Центральная», ПС 330 кВ «Кингисеппская» и другие.
Специализированные сервисы «РТСофт»
- Поставка программного комплекса и специализированных PMU для диагностики и контроля системы возбуждения обмоток генераторов.
- Инженерное программное обеспечение и консультации по конвертации архивных данных в форматы CSV и COMTRADE для последующего анализа.
- Программное обеспечение для визуализации архивных и онлайн векторных данных.
- Расширение ПТК (увеличение точек контроля) и обновление прикладного программного обеспечения.
- Расширение функциональности ПТК по требованиям заказчика.
