Цифровые двойники в промышленности: как избежать «демоэффекта». Практические кейсы внедрения, ошибки, ROI и примеры применения
Сегодня тема цифровых двойников стремительно выходит за рамки пилотных демонстраций и презентаций. Компании осознают, что цифровой двойник – это не просто красивый 3D-макет или симуляция, а инструмент для повышения эффективности производства, сокращения издержек, роста управляемости процессов.
Тем не менее многие промышленные предприятия, внедряя эту технологию, сталкиваются с так называемым «демоэффектом», когда двойник работает идеально на выставке или в лаборатории, но «зависает» при реальной эксплуатации в цеху.
Чтобы понять, как избежать этой ловушки, важно разобраться, что такое цифровой двойник, чем он отличается от обычной симуляции и какие ошибки чаще всего совершают при его внедрении.
Что такое цифровой двойник и чем он отличается от модели или симуляции
Цифровой двойник (ЦД) – это динамическая цифровая копия физического объекта, технологического процесса или даже целого предприятия. Он постоянно получает данные с датчиков, систем управления и синхронизируется с реальным производством.
Если симуляция показывает поведение системы при гипотетических условиях, то ЦД связан с физическим объектом двусторонним потоком данных – отражает его текущее состояние в реальном времени.
Таким образом, цифровой двойник и моделирование – не одно и то же: моделирование помогает анализировать сценарии, а ЦД – управлять реальными процессами.
При этом важно понимать, что цифровой двойник vs симуляция и цифровой двойник vs модель – это вопрос не только технологии, но и целей. Симуляция полезна для проектирования, а цифровая копия – для эксплуатации, а также оптимизации. Цифровой двойник отличается от обычного моделирования тем, что:
| Обычная модель | Цифровой двойник |
|---|---|
| Не обязательно связана с реальными данным | Постоянно синхронизируется с объектом |
| Показывает «в среднем» | Показывает состояние именно этого конкретного объекта |
| Разовый расчет | Непрерывная симуляция |
| Пассивный анализ | Управление реальными процессами |
Связь цифрового двойника и IIoT, SCADA, MES
Связь цифрового двойника с IIoT, SCADA и MES можно представить как иерархию данных и управления, где цифровой двойник – это уровень моделирования и аналитики, а IIoT, SCADA и MES – источники данных и части управляющего контура:
- поток «сырых» данных: вибрация, температура, давление, токи, расход;
- связь с оборудованием через протоколы OPC UA, Modbus, MQTT;
- edge-обработка данных для фильтрации и диагностик;
- без IIoT нет актуальных данных – двойник не «живой», а статичный.
- предоставляет данные в реальном времени;
- даёт статусы: авария, предупреждение, текущее состояние;
- обеспечивает обратное управление (от рекомендаций двойника → в систему);
- цифровой двойник может отправлять SCADA команды оптимизации.
- даёт производственный контекст: сменные задания, нормы, рецептуры;
- связывает данные двойника с производственными KPI (OEE, выход продукции);
- помогает применять оптимизационные рекомендации на уровне процессов;
- именно комплексное объединение SCADA, MES и IIoT превращает технологию из экспериментального проекта в полноценный инструмент цифровизации производства.
Цифровой двойник производства: как он устроен на практике

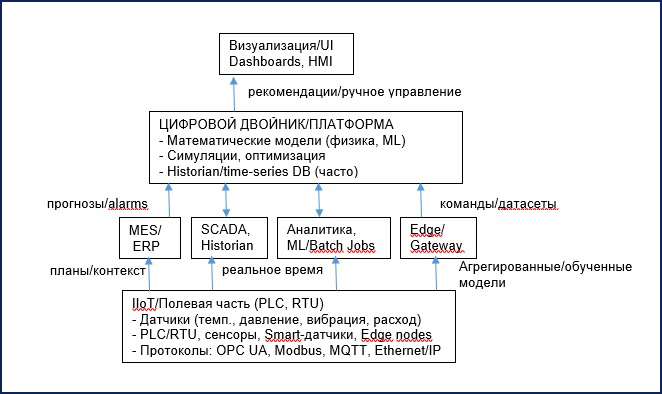

В реальном производстве он объединяет несколько уровней – от сбора данных до аналитики, а также визуализации (рис. 1).
На нижнем уровне находятся устройства IIoT, обеспечивающие поток данных с контроллеров или датчиков. Далее данные поступают в системы SCADA, где формируется оперативная информация.
На уровне MES двойник связывает производственные показатели с контекстом: заказами, сменами, партиями, технологическими картами.
Верхний уровень отвечает за аналитическую обработку, визуализацию, оптимизацию. Здесь применяют машинное обучение и физико-математические модели, которые позволяют прогнозировать состояние оборудования, рассчитывать оптимальные режимы или выявлять скрытые зависимости между параметрами процесса (рис.1).
Цифровые двойники в промышленности: примеры внедрения
- В машиностроении ЦД линии сборки редукторов позволил повысить эффективность использования оборудования на 8 %, сократить время переналадки, увеличить OEE. Благодаря интеграции с SCADA и MES система анализировала последовательность операций, подсказывала оператору оптимальные настройки.
- В химической промышленности ЦД реактора, связанный с системой SCADA, помог оптимизировать температурные режимы и снизить энергопотребление на 8 %. Модель в реальном времени прогнозировала возможные отклонения, предупреждала аварийные ситуации.
- В металлургии ЦД доменной печи стал примером масштабного внедрения технологии. Используя данные IIoT и математические модели, система предсказывает износ футеровки, позволяет планировать ремонты по фактическому состоянию оборудования. Это позволило снизить количество внеплановых остановок на 20 %.
- В фармацевтической отрасли ЦД производственной линии помог автоматизировать процессы валидации, что особенно важно для соответствия требованиям GMP. Интеграция с MES дала возможность моделировать сценарии без остановки оборудования, что сократило время подготовки к сертификации в несколько раз.
- В энергетике ЦД турбины стал инструментом предиктивного обслуживания: система анализирует вибрации, температуру узлов и заранее сообщает о рисках отказа. В результате предприятие снизило затраты на ремонты, достигло окупаемости проекта за 14 месяцев.
Эти примеры внедрения цифровых двойников показывают, что технология дает измеримый экономический эффект, если правильно встроена в производственную экосистему.
Сравнительная таблица ROI по реальным кейсам внедрения ЦД
| Отрасль | Объект ЦД | Эффект внедрения | Экономический результат/ROI |
|---|---|---|---|
| Машиностроение | Сборочная линия редукторов | Повышение OEE с 74 до 82 %, сокращение переналадки | ROI ≈ 18 месяцев |
| Химическая промышленность | Реактор | Снижение энергопотребления на 8 %, предотвращение аварий | ROI ≈ 18 месяцев |
| Металлургия | Доменная печь | Сокращение простоев на 20 %, прогноз ресурса футеровки | ROI ≈ 18 месяцев |
| Фармацевтика | Линия розлива/валидация | Сокращение времени подготовки к сертификации в 5 раз | ROI ≈ 18 месяцев |
Эти данные подтверждают, что окупаемость цифрового двойника при грамотной интеграции обычно не превышает полутора лет, а в некоторых отраслях достигается уже через 9–12 месяцев эксплуатации.
Ошибки внедрения цифровых двойников
Несмотря на многочисленные успехи, существует ряд типичных ошибок при внедрении ЦД, которые мешают получить реальную отдачу. Чтобы их избежать, важно:
- Чётко определить бизнес-ценность:
- Что именно мы хотим улучшить? (например, снижение простоев на 20 %, уменьшение затрат на обслуживание на 15 %).
- Какие конкретные KPI можно измерить?
- Каков период окупаемости?
- Начать с малого, но с масштабируемой архитектурой:
- Лучше небольшой пилот с быстро достижимым эффектом, чем мегапроект с долгой окупаемостью.
- При этом предусмотреть архитектуру, чтобы впоследствии расширять (другие узлы, линии, активы).
- Технология + процесс + люди:
- Недостаточно взять датчики и софт – требуется изменение процесса, обучение персонала.
- Вовлечение операционных, ремонтных, ИТ-служб.
- Качественные данные и интеграция:
- Датчики, сбор данных, связь с ИТ/ОT-сетями.
- Проверка актуальности, достоверности данных.
- Обеспечение обратной связи между реальным объектом и цифровой моделью.
- Четкое управление проектом и переход в эксплуатацию:
- Определить владельца проекта, бюджет, этапы.
- Пилот → запуск → масштабирование.
- Мониторинг эффектов: были ли достигнуты KPI, были ли неожиданные проблемы.
- Избегать ситуации, когда пилот остановлен и «лежит в архиве».
- Архитектура с учётом гибкости и безопасности:
- Устойчивость к изменениям (активы изменяются, датчики устаревают).
- Возможность добавления новых модулей, алгоритмов аналитики.
- Оценка ROI и создание отчётности:
- Заранее заложить модель расчета выгоды: экономия затрат, сокращение простоев, улучшение качества, продление ресурса.
- Собирать реальные данные после запуска и сравнить с базой.
- Определить период окупаемости.
Будущее цифровых двойников: от отдельных моделей к цифровым фабрикам
Современные тренды показывают, что цифровые двойники в промышленности постепенно переходят от локальных решений к комплексным цифровым фабрикам.
Это переход от отдельных моделей конкретных объектов (насос, турбина, скважина) к сквозным цифровым фабрикам и цифровым промышленным экосистемам, где моделируется не только оборудование, но и весь технологический, логистический, экономический и организационный контур производства. Просматривается эволюция и следующие ключевые направления развития:
Фокус: диагностика, предиктивное обслуживание, оптимизация режимов работы.
Примеры:- двойник компрессора для предотвращения помпажа;
- модель скважины для прогнозирования дебита;
- модель газотурбинной установки.
Ценность: экономия на ремонтах, снижение аварий, мониторинг состояния.
Фокус: моделирование и оптимизация цепочек: реактор → колонна → теплообмен → насосы → отгрузка.
Новые возможности:- оптимизация не отдельного узла, а процесса в целом;
- модели тепломассообмена, CFD, ML.:
Ценность: рост выхода продукта, снижение энергопотребления, оптимизация режимов.
Это уже не набор моделей, а единый цифровой контур управления производством:
оборудование → процессы → цех → завод → сеть заводов.
- интеграция с ERP/MES/APS/SCADA;
- автоматизированные решения на уровне производства;
- виртуальное тестирование изменений («что-если») до внедрения.
- сокращение времени переналадки;
- оптимизация цепочек поставок сырья;
- динамическое планирование производства.
- сквозные двусторонние данные с поставщиками сырья;
- оптимизация всей цепочки: добыча → транспорт → переработка → сбыт;
- экосистемы на уровне отрасли.
Пример из ТЭК: оптимизация добычи на промысле с учётом переработки и оптовых рынков газа/нефти.
Это конечный этап, где цифровой двойник становится основным мозгом управления, а оператор – надзорным контролером.
Свойства:- автоматическая калибровка моделей;
- самонастройка режимов;
- автономное управление оборудованием;
- расширенная диагностика и сценарный прогноз.
Фактически: цифровая фабрика → «самоуправляемый завод» под надзором.
Заключение
Цифровой двойник – это не демонстрация технологий ради технологий, а инструмент реальной промышленной эффективности. Он работает тогда, когда встроен в инфраструктуру предприятия и связан с системами SCADA, MES, IIoT.
Ошибки внедрения дорого обходятся компаниям, но при правильном подходе их окупаемость становится очевидной. Главное – начать с конкретной бизнес-задачи, выстроить культуру данных и определить ответственного за актуальность цифрового двойника. Тогда он станет не «демопроектом», а основой для цифрового производства будущего.
