SCADA-система SPRECON-V460

Для автоматизированного, оперативного управления режимами работы оборудования, получения технологической информации, повышения уровня безопасности подстанций, электростанций и промышленных предприятий.

Производитель : Sprecher Automation

SCADA-система SPRECON-V460
SCADA-система SPRECON-V460
SCADA-система SPRECON-V460
SCADA-система SPRECON-V460
  • Описание
  • Характеристики

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Специализированный программный продукт, предназначенный для автоматизированного, оперативного управления режимами работы оборудования подстанций, получения достоверной текущей технологической информации, повышения уровня безопасности, эффективности и экономичности работы оборудования и обслуживающего персонала.

Решения компании «РТСофт» по автоматизации подстанций применимы для большинства видов энергообъектов:

  • ПС 220–750 кВ магистральных сетей ПАО «ФСК ЕЭС»;

  • ПС 35–110 кВ распределительных сетей ПАО «Россети»;

  • ПС 35–220 кВ других собственников (промышленных предприятий, объектов инфраструктуры, независимых энергокомпаний);

  • электростанций (ГРЭС, ГЭС, ТЭЦ, АЭС, СЭС, ГТУ, ПГУ).

ОСНОВНЫЕ ФУНКЦИИ

  • Выдача команд управления и реализация блокировок по заданным условиям

  • Обработка статусов переменных технологического процесса

  • Ведение списков событий и тревог с гибкой фильтрацией, поддержка иерархической структуры тревог (классы, группы, области)

  • Аварийно-предупредительная сигнализация посредством SMS, электронной почты, голосовых сообщений

  • Мониторинг и управление инженерными системами ПС

  • Спонтанное, циклическое и по событию архивирование данных, экспорт архивов в различные форматы и SQL БД

  • Автоматическая генерация отчетов

  • Поддержка функций резервирования

  • Администрирование пользователей и распределение прав доступа

  • Контроль качества электроэнергии

  • Установка и отображение переносных заземлений с фиксацией в энергонезависимой памяти контроллеров присоединений и использованием в алгоритмах оперативной блокировки

  • Векторная графика, масштабирование, панорамирование, прокрутка, автоматическое изменение уровня детализации схемы

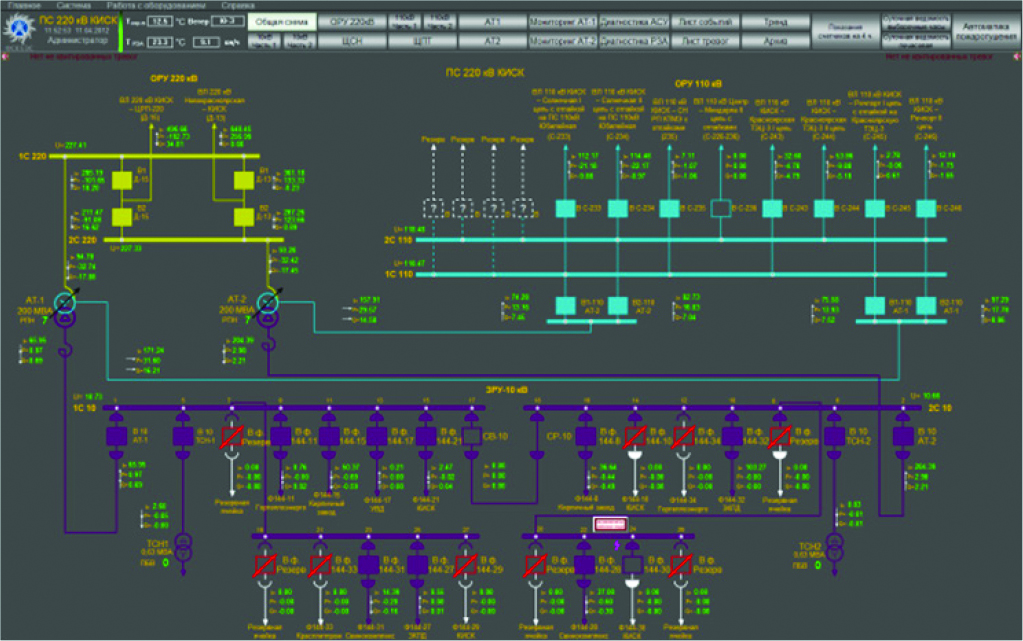

  • Динамическая раскраска схемы в зависимости от измеряемых параметров и положения коммутационных аппаратов

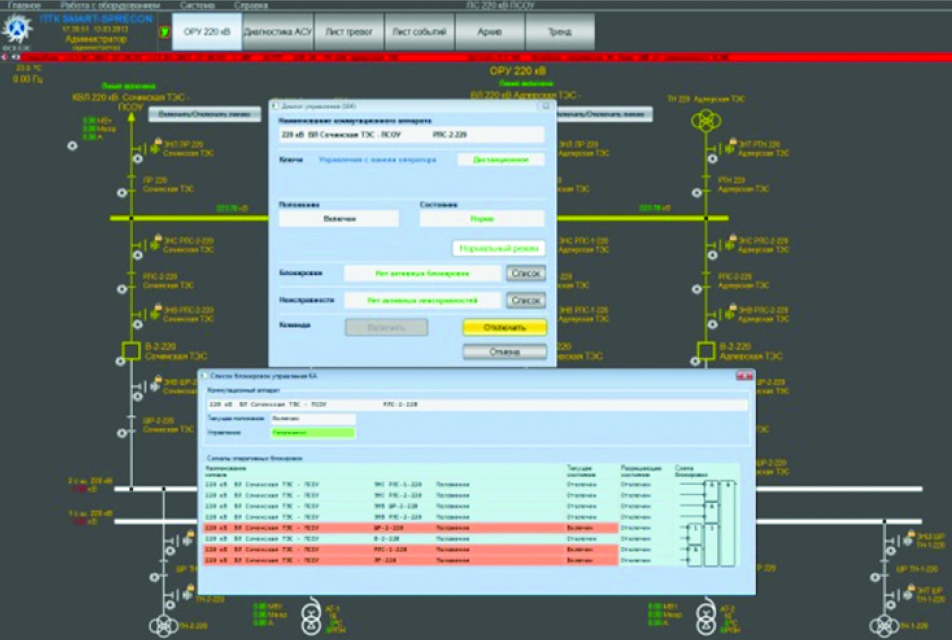

  • Расширенная функциональность процессора топологии (топологическая блокировка управления коммутационными аппаратами в зависимости от топологии сети и состояния ее элементов, индикация КЗ и заземлений на схеме сети и др.)

  • Установка на мнемосхемы предупредительных и запрещающих плакатов

  • Контроль состояния (мониторинг) электротехнического оборудования

  • Автоматическое считывание осциллограмм с устройств РЗА

  • Оперативный ввод-вывод функций и ступеней защит

  • Отображение и обработка параметров срабатывания РЗА (токов срабатывания, результатов ОМП)

  • Автоматизация оперативных переключений

  • Тренажер для оперативного персонала

  • Свободно программируемая логика в SCADA-системе

  • Возможность программной имитации всех управляемых элементов ПС и низовых устройств, подключаемых к системе по различным протоколам, включая МЭК 61850

  • Кластерная архитектура АСУТП

  • Экспертно-аналитические функции (автоматизированный анализ аварийных событий и действия защит, советчик диспетчера)

  • Обеспечение информационной безопасности АСУТП

ФУНКЦИИ БЕЗОПАСНОСТИ В SPRECON-V460

  • Аутентификация IEC 61850

  • Аутентификация безопасности DNP 3 v2 и v5

  • Шифрование передачи данных

  • Шифрование данных при помощи пароля и хеш-шифрования

  • Сертифицирована для Windows 10 – поддержка всех сложных функций безопасности

  • Active Directory

  • Данные не хранятся в простом текстовом формате

  • Исполняемые файлы с цифровой подписью

  • Защищенный паролем доступ к базе данных SQL

  • Любое действие соотносится с правами пользователя

  • Регистрация внесения изменений в архивные данные

  • Занесение событий, относящихся к безопасности, в список событий

  • Веб-сервер с поддержкой HTTP-туннелирования

ОБУЧЕНИЕ

«РТСофт» предлагает стандартные и расширенные курсы, отвечающие конкретным требованиям заказчиков. Записаться на курсы вы сможете здесь: http://www.rtsoft-training.ru/


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

SPRECON-V460 работает под следующими операционными системами: Windows 7, Windows 8 и 8.1, Windows Embedded 8 Standard, Windows 10, Windows Server 2008 R2, Windows Server 2012, Windows Server 2016.

Поддерживаемые протоколы обмена данными:

  • IEC 61850 Клиент/Сервер и GOOSE

  • TÜV SÜD сертификация для IEC 61850 Edition 2

  • IEC 61400-25, IEC 60870-5 (101/103/104)

  • DNP3

  • IEC 62056-21

  • OPC UA

  • Modbus

  • IEEE C37.118 (Синхрофазор)

  • IEC 61850-90-5

  • Сервер при помощи технологического шлюза (Process Gateway) для ICCP/TASE.2/IEC 60870-6, IEC 60870-5, DNP3, OPC UA, Modbus

  • Интегрированный SCL-редактор для документации IEC 61850

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ И УСОВЕРШЕНСТВОВАННЫЕ ФУНКЦИИ

Новая версия программной платформы SPRECON-V460 (релиз 8.10) содержит многочисленные улучшения и обновления, направленные на оптимизацию производительности, уменьшение сроков разработки проектов, повышение удобства использования и расширение возможностей подключения оборудования, в том числе:

  • оптимизирован код основных компонентов;

  • улучшены алгоритмы функций кеширования, что дает заметное улучшение производительности среды исполнения;

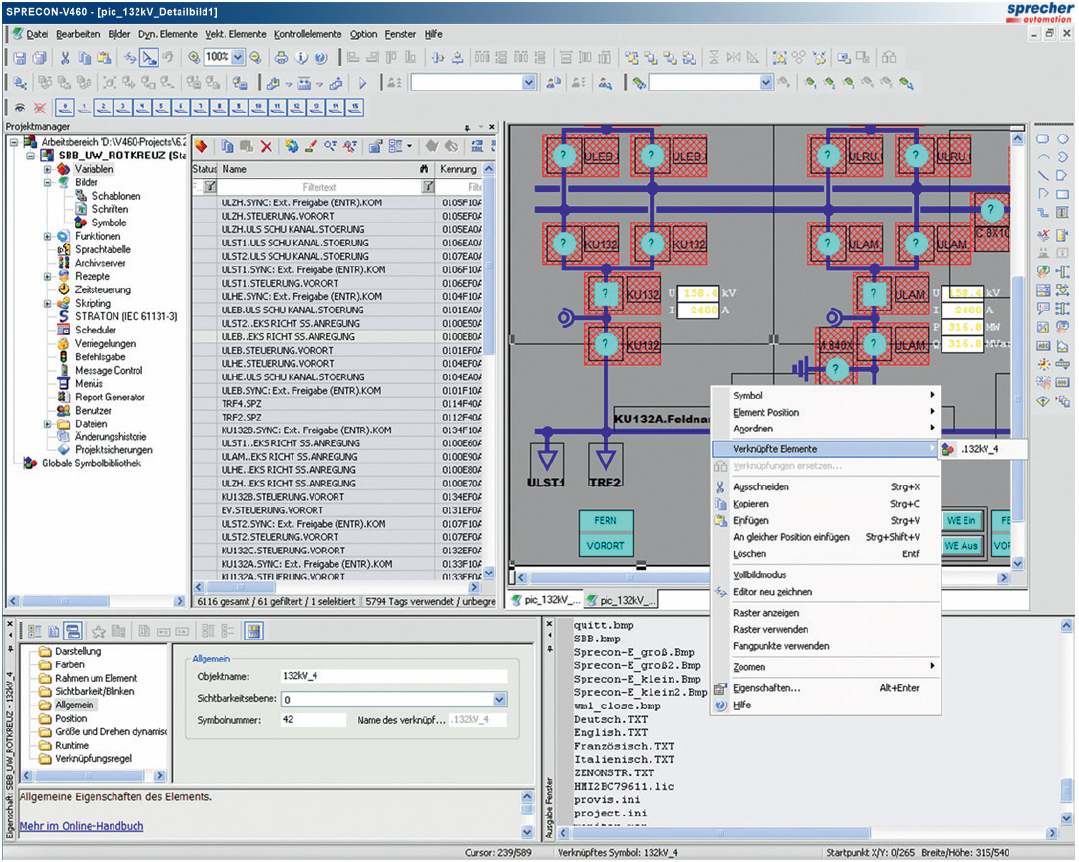

  • значительно сокращено время запуска Редактора SPRECON-V460;

  • новые алгоритмы группировки и сортировки параметров переменных позволяют экономить время разработчика до 97 % при обработке массивов данных (например, списков переменных);

  • обработка до 150 000 изменений значений в секунду, что позволяет спонтанным и записанным по изменению архивам воспользоваться всей производительностью мультиядерных систем;

  • обновлено ядро веб-движка (Web Engine). Переход на ядро платформы .NET обеспечивает надежную платформонезависимую перспективную основу и расширяет коммуникационные возможности;

  • улучшена производительность в соответствии с растущими требованиями к оборудованию;

  • в зависимости от количества элементов и экранов, Web Engine увеличил скорость работы в 3-4 раза по сравнению с предыдущей версией;

  • улучшен интерфейс, добавлен широкий спектр новых графических опций, реализована поддержка комбинированных элементов и общедоступных свойств, что позволяет значительно снизить время разработки.
