Решения для диспетчерских пунктов уровня ОДУ/РДУ


Назначение

Для полноценного функционирования оперативно-информационного комплекса (ОИК) уровня ОДУ и РДУ необходима организация приема больших объемов телеинформации, поступающей по каналам телемеханики различных типов. Для решения данной задачи «РТСофт» предлагает комплекс центральной приемо-передающей станции (ЦППС) SMART-FEP. ОИК и ЦППС SMART-FEP представляют собой основу программно-аппаратного комплекса (ПАК) системы диспетчерского управления СО ЕЭС.


Особенности

В отличие от традиционных комплексов ЦППС, комплекс SMART-FEP выполнен по идеологии фронтенд (front-end) процессора, при которой все функции обработки и хранения технологической информации возложены на ОИК, а ЦППС выполняет задачи приема потоков телеинформации, преобразования протоколов и ретрансляции данных.

Такой подход имеет ряд преимуществ:

  • упрощение комплекса в целом;

  • исключение дублирования функций обработки и хранения информации в ЦППС и ОИК;

  • отсутствие привязки ЦППС к конкретному типу ОИК.



Архитектура комплекса

Комплекс ЦППС SMART-FEP выполнен по принципу 100-процентного «горячего» резервирования на уровне полукомплектов. Встроенная система арбитража обеспечивает контроль работоспособности полукомплектов и их автоматическое переключение (основной-резервный) в случае возникновения отказов.

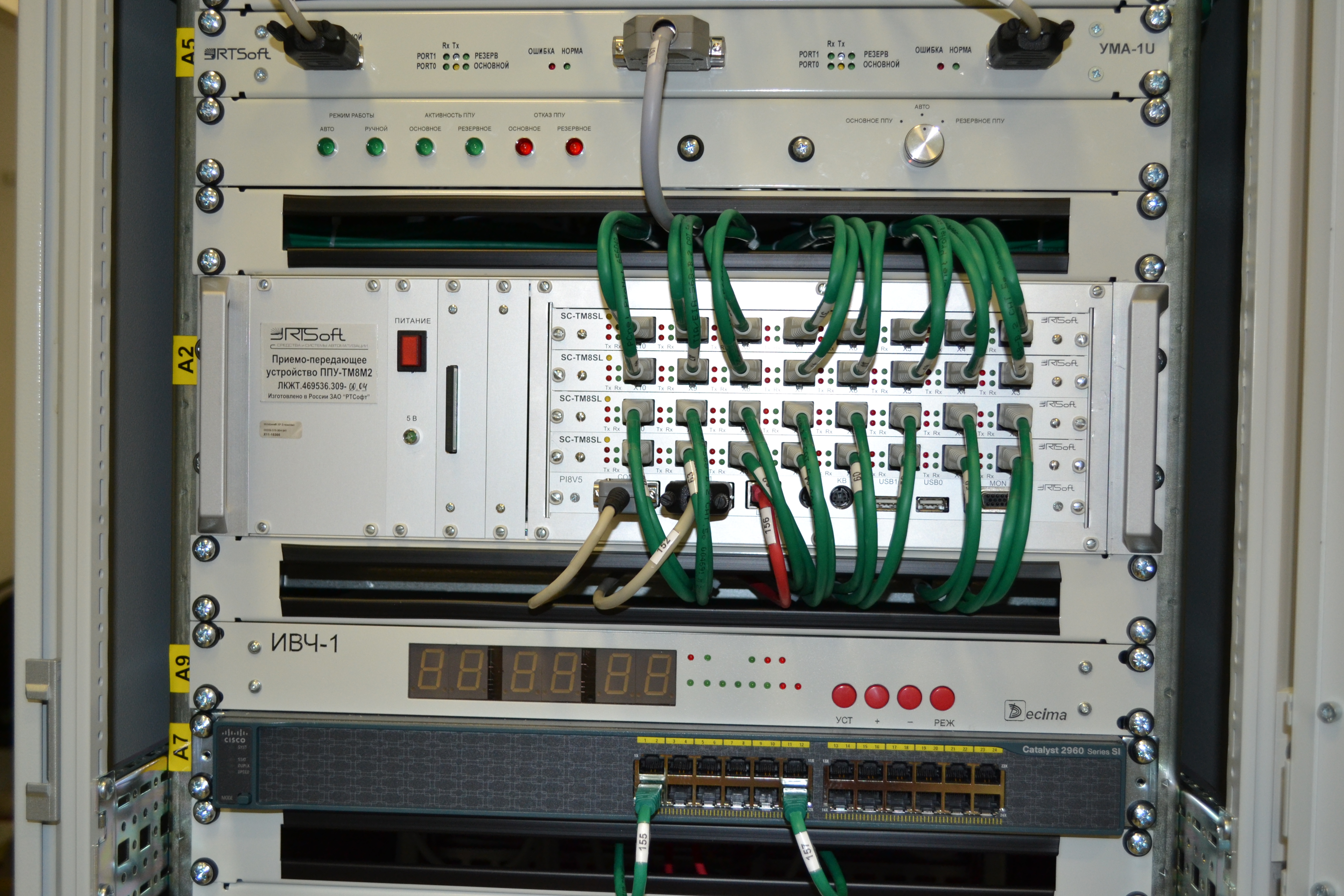

Основным компонентом SMART-FEP является приемо-передающее устройство телемеханики (ППУ-ТМ). В зависимости от модификации, ППУ-ТМ может обслуживать от 8 до 32 каналов телемеханики. ППУ-ТМ представляет собой специализированный коммуникационный сервер разработки «РТСофт», оснащенный канальными адаптерами для подключения к каналообразующему оборудованию со стандартными интерфейсами RS-232 или RS-422. В состав резервированного комплекса ЦППС могут входить два, четыре или более ППУ-ТМ для обслуживания необходимого количества каналов телемеханики.

Комплекс сочетает возможность работы как с современными протоколами телемеханики (МЭК 870-5-101, МЭК 870-5-104), так и с устаревшими (ТМ-512, ТМ-800, ГРАНИТ и др.).

Для повышения надежности функционирования комплекса прием телеинформации с объекта производится одновременно обоими полукомплектами ЦППС, а передача только активным. При этом обмен данными с ОИК обеспечивают оба полукомплекта одновременно, но информация, полученная от резервного полукомплекта, ОИК игнорируется. Данный подход позволяет свести к минимуму вероятность потери телеинформации в нештатных ситуациях.

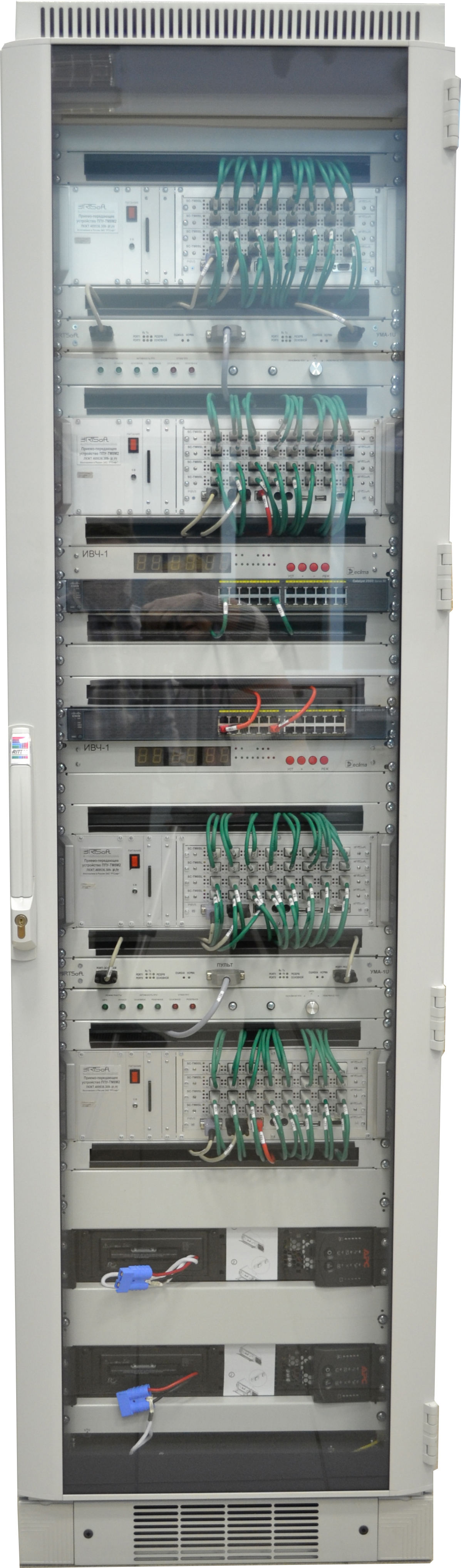

Конструктивно ЦППС SMART-FEP выполняется в стандартных телекоммуникационных шкафах и по требованию заказчика оснащается дополнительным оборудованием (сетевые коммутаторы, частотомеры, источник бесперебойного питания и др.).


Внедрения «РТСофт»

В настоящее время SMART-FEP эксплуатируется во всех филиалах АО «СО ЕЭС».
