Опыт внедрения современных технологий «Интернета вещей» и «Индустриального Интернета вещей» в образовательный процесс

Портал «МИР КОМПЬЮТЕРНОЙ АВТОМАТИЗАЦИИ»

МКА №2/2016
Павел Литвинов, АО «РТСофт»


Открытию Лаборатории «Интернета вещей» в МГТУ им. Баумана (репортаж об этом событии размещён в текущем номере журнала «МКА» на стр. 13) предшествовал большой объём подготовительных работ. Совместно с руководством факультета информатики и систем управления и преподавательским составом кафедры ИУ-6 прорабатывалась концепция научно-учебной лаборатории, организационные и технические вопросы, обсуждались критерии выбора оборудования и облачных сервисов. Особое внимание уделялось проработке методологии и вопросам интеграции в текущий учебный процесс. Опытом этих работ автор и хотел бы поделиться с читателями, а также тезисами и идеями, которые возникали в ходе дискуссий и обсуждений.

По сложившейся традиции об опыте принято говорить только по прошествии достаточного количества времени. В данном случае это правило сознательно нарушается. Темпы развития направления «Интернета вещей» (Internet of Things – IoT) и особенно «Индустриального интернета вещей» (Industrial Internet of Things – IIoT) столь высоки, что, по прогнозам, потребность в специалистах, компетентных в этой области и имеющих практический опыт в реализации проектов, будет нарастать экспоненциально. Другими словами, в сложившейся ситуации некогда ждать «проверки временем». И консервативный подход неприемлем ещё и в силу того обстоятельства, что технический прогресс в отдельных областях настолько быстро меняет технологический и даже бизнес-ландшафт, что «прошлогодний опыт» может представлять уже скорее академический, чем практический интерес.

Миссия и цели лаборатории IoT

Миссия Лаборатории была определена как «Предоставление студентам МГТУ инструментов и методологии с целью получения знаний в области технологий IoT и Industrial IoT и приобретения практического опыта реализации проектов «Интернета вещей».

Основные цели:

  • дать студентам целостное представление о парадигме и областях применения технологий Machine- to-machine (M2M), «Интернета вещей» (IoT), «Индустрии 4.0» (Industrial Internet of Things), находящихся в тесной связи с технологиями облачных сервисов (cloud), искусственного интеллекта (IA, RTI), больших данных (Big Data) и средствами обеспечения кибербезопасности систем, построенных на их основе;

  • методология лабораторных работ должна формировать базовые знания и навыки проектирования киберфизических систем (Cyber-physical system, CPS);

  • лабораторные работы должны закреплять теоретические знания путём создания прототипов систем, имеющих коммерческий потенциал.

Были учтены и очевидные ограничения:

  • обучение в лаборатории должно дополнять существующий учебный процесс;

  • учебная программа должны быть гармонизирована и синхронизована с программой обучения на факультете.

Предпосылки. Немного истории и математики

Открытию Лаборатории предшествовала большая аналитическая работа продолжительностью около года. На первом этапе была разработана концепция развития направления «Интернет вещей» в АО «РТСофт», неотъемлемой частью которой являлось создание и развитие лабораторий. Следует отметить, что к этому моменту в нашей организации уже был накоплен базовый опыт – первая Лаборатория «Интернета вещей» (IoT-Lab) была открыта в Инженерном доме компании в декабре 2014 г. К этому моменту понятие «лаборатория» встретилось по тексту статьи уже десять раз и настал верный момент для объяснения читателю, почему этой теме в инновационной инженерно-производственной компании и крупном системном интеграторе, котором является «РТСофт», придаётся такое значение.

Для этого рассмотрим цикл проектирования и создания инновационных продуктов решений и сервисов. Определение «инновационных» в данном случае важно, поскольку путь этот длиннее и в нём больше этапов.

Этап 0. Аналитика. На основе анализа ключевых трендов развития технологий, движущих сил развития рынка и производства и изменения макроэкономических факторов и ситуации идёт анализ проблем и потребностей заказчиков в целевых сегментах с целью определения предложения, которое будет представлять для них ценность. Результатом этого этапа будет идея.

Этап 1. Инженерная проработка. Очевидно, что не каждую идею можно эффективно и быстро реализовать, а для тех концепций, техническая возможность реализации которых не вызывает сомнений, требуется выбор наилучшего, наиболее конкурентного способа производства и выполнения. Параллельно надо определиться с тем, как будут строиться отношения с потенциальными заказчиками и источниками доходности. На выходе у нас бизнес-идея.

Этап 2. Проверка концепции. Теоретические построения пора проверять на практике. На этом этапе неизбежно выполнение НИР или даже ОКР в технической части проекта. В ходе этих работ продвигается и бизнес-часть: определяются возможные партнёры в вопросах сбыта, производства, поставщики узлов и (или) программного обеспечения и т.п. Определяется структура себестоимости, оцениваются возможности и подготовленность собственных сбытовых каналов. Этап завершается прототипом.

Этап 3. Маркетинг. Наш прототип (или show-case) готов к представлению потенциальным заказчикам. Одновременно определяются необходимые ресурсы и ключевые мероприятия для продвижения, доработки с учётом замечаний и предложений, последующего производства.

Далее разницы между инновационным продуктом и «обычным» не будет и следующие этапы – за рамками нашего рассмотрения. Сосредоточимся на первых трёх и построим имитационную модель инновационного развития с использованием метода системной динамики (рис. 1), где в схематическом виде отображены параметры модели и текущие результаты расчёта: зеленые точки – проекты на этапе «инженерной проработки», оранжевые – «проверки концепции». На этапе «маркетинг» – отображаются на разных стадиях жизненного цикла. Радиусом окружности визуализируется текущая рыночная стоимость (InMarketCost) каждого проекта. Работающая модель представляет собой завораживающую мультипликацию того, как проекты «всплывают» на рынок, «надуваются» и «лопаются».

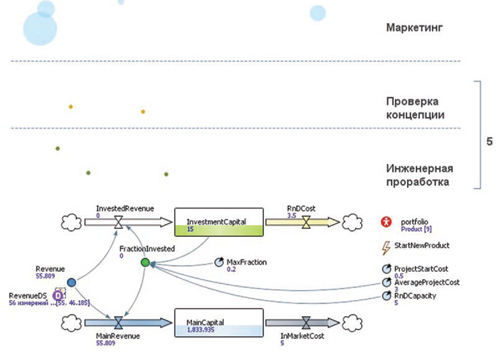

Рис. 1. Кадр из визуализации оптимизационной модели инновационного развития компании

При программировании и определении коэффициентов модели были использованы следующие предположения:

  • источником развития (InvestmentCapital) является доля от основного капитала компании (MainCapital), которая нормируется (MaxFraction);

  • количество идей на входе не лимитируется, на их отбор затрачивается фиксированная сумма денег (ProjectStartCost), а «свободная производительность» НИОКР-подразделений компании (RnDCapacity) не более пяти проектов одновременно;

  • средняя стоимость проекта до этапа «Маркетинг» (AverageProjectCost) нам известна из опыта, отклонения от неё для каждого проекта образуют нормальное распределение;

  • при переходе с этапа на этап отсеивается часть проектов. Доля закрываемых проектов определяется как среднее между «опытом» и (или) экспертными оценками для данного вида проекта, если опыт отсутствует;

  • вероятность и сроки достижения рыночного успеха определяются исходя из рыночной статистики.

Результаты моделирования ярко иллюстрируют и подтверждают расчётами очевидную мысль, что для повышения эффективности и снижения рисков инновационных проектов необходимо строже проводить отбор, останавливая проекты с сомнительными перспективами на наиболее ранних стадиях. С другой стороны, при ограниченной «пропускной» способности подразделений компании, занимающихся НИОКР, это может привести к тому, что на этап «маркетинг» в течение длительного промежутка времени будет нечего передавать, что недопустимо. Ещё одно направление оптимизации появляется после учёта того фактора, что в компании разными этапами жизненного цикла занимаются разные подразделения. Это приводит к появлению «переходных расходов и трудозатрат», связанных с передачей проекта в другое подразделение. При этом, даже при самой тщательной подготовке и выполнении всех внутренних регламентов, теряется и искажается некоторая часть информации, особенно это касается случаев «подразумеваемого» качества, «общеизвестных» технических требований, «очевидных проектных решений».

В результате рассмотрения различных сценариев оптимальными были признаны следующие шаги: объединение первых этапов развития проектов IoT и IIoT в рамках одного «виртуального подразделения» собственной IoT-Lab – для снижения «переходных» расходов; перенос ранних стадий и части проектов на «аутсорсинг» путём спонсирования и открытия «внешней» Лаборатории «Интернета вещей» с целью увеличения «пропускной способности».

До открытия Лаборатории в МГТУ осталось 6 месяцев…

Концепция

В таких проектах мало убедить себя в необходимости спонсирования расходов и проведения организационно-технических мероприятий. Такую же понятную и привлекательную концепцию необходимо было разработать и представить руководству МГТУ им. Баумана. Не было никаких сомнений, что лучшей базы для проектируемой лаборатории не найти, тем более что нашу компанию и лучший Технический Университет страны связывает давняя дружба, скреплённая совместными успешными проектами в образовательной и научной сфере.

В результате обсуждений была сформулирована концепция, привлекательная для всех участников:

  • МГТУ :

  • внедрение в образовательный процесс самых со- временных IT-концепций;

  • безвозмездное получение современных комплектов, разработанных компанией Intel, для материально-технической базы лаборатории;
  • получение помощи «РТСофт» для составления методических материалов.

  • РТСофт :

  • возможность демонстрации решений Лаборатории на выставках (и) или использование результатов и элементов выполненных работ в НИР и ОКР;

  • формирование кадрового резерва.

  • Студентов :

  • получение знаний и практических навыков, которые будут гарантированно востребованы в ближайшем будущем;

  • расширение кругозора от работы на выставках, участия в конкурсах, общения со специалистами и т.п.;

  • возможности трудоустройства.

Выбор состава оборудования

Широко представленные в сети Интернет и ставшие уже культовыми среди «самодельшиков» (do-it yourself, DIY) одноплатные компьютеры на основе ARM-процессоров Raspberry Pi и компактные контроллеры Arduino были заменены их функциональными аналогами на основе процессоров Intel: макетными платами Galileo Gen 2 и Edison Breakout Board Kit. С одной стороны, такой переход затрудняет построение прототипов и моделирование, поскольку большая часть готовых проектов, описание которых можно найти в сети Интернет, сделаны на другой элементной базе. С другой стороны, запас вычислительной мощности, качество изготовления, надёжность и уровень технической поддержки плат и компонентов уже сейчас и инвестиции Intel в развитие технологий и решений IoT на перспективу делают такой выбор совершенно оправданным. Кроме того, ориентация на проектирование решений для «Индустрии 4.0» требует уменьшения зазора между прототипом и промышленным образцом. В данном случае простой заменой макетной платы на промышленный компьютер, в котором тоже будет использоваться процессор Intel, мы ускоряем процесс перехода от прототипа к промышленному образцу. Ещё одной находкой стало включение в состав оборудования лаборатории микрокомпьютеров Intel Compute Stick и Мини-ПК — Intel NUC – в тех случаях, когда требуется большая вычислительная мощность или другая операционная система. Что касается плат расширения (Shields), то в силу их разнообразия, было принято решение закупать по мере необходимости под конкретные задачи и проекты. Базовый набор сенсоров, исполнительных механизмов и устройств управления и индикации был приобретён в составе наборов “Grove – Starter Kit Plus, Intel® IoT Edition” (рис. 2).

От онтологии к методологии

В первую очередь встала задача представить студентам целостную онтологию «Интернета вещей» как некую междисциплинарную сущность, проистекающую из одних понятий, связанную с другими и влияющую на третьи (рис. 3).

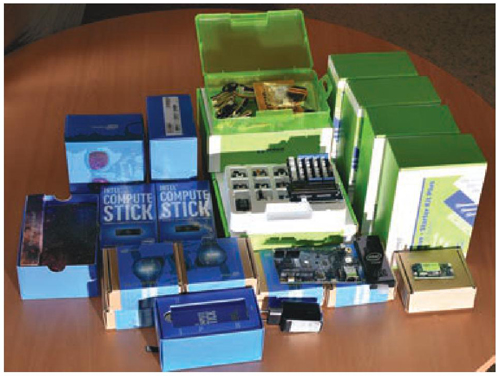

Рис. 2. Компоненты производства Intel для учебной лаборатории

Система связей и взаимовлияния получилась настолько сложной, что единственная возможность построить проекцию «гиперкуба» на плоскость – отобразить только самые существенные из них. Идея карты-схемы «Мира IoT» не нова, и разные реализации можно найти у нескольких компаний. Необходимость разработки ещё одной «карты» напрямую вытекала из задачи: дать студентам целостную и полную картину; учесть российскую специфику. Тем не менее язык был выбран английский, из прагматичных соображений: более компактная и устоявшаяся терминология, особенно в части сокращений; возможность без перевода использовать в международных проектах. Следует отметить, что внутри «РТСофт» для проектирования и развития направлений IoT и IIoT используется совершенно аналогичная схема, дополненная информацией о приоритетах и этапах развития по каждой из перечисленных сущностей, плюс некоторые общие понятия заменены конкретными. Такой подход позволяет нам поддерживать актуальность, общаться на одном языке в части представлений и терминологии и одновременно сохранять режим коммерческой тайны и ноу-хау.

Творческая лаборатория

Не секрет, что идея совместных проектов коммерческих организаций с привлечением вузовской науки и студентов очень проста: экономия средств и подбор и обучение новых сотрудников «для себя». В таком прагматичном подходе нет ничего плохого, но есть риск неполного использования творческого потенциала студентов и их преподавателей. Чем точнее будет поставлена задача – тем больше вероятность того, что события будут развиваться по этому сценарию. Если речь идёт о такой новой и динамично развивающейся области, как IoT, то сознательное уменьшение доли творчества и креативности совершенно недопустимо! Рынку нужны новые «свежие идеи», бизнес-модели, end-2-end-решения для вертикальных рынков. Вся правая часть схемы (рис. 3) представляет из себя алгоритм, помогающий находить новые решения на стыке рыночных тенденций, пожеланий заинтересованных сторон, абстрактных и конкретных моделей применения и шаблонов бизнес-моделей. Более подробный перечень бизнес-моделей, рекомендованных студентам для изучения, обсуждения и творческого поиска, приведён в табл. 1.

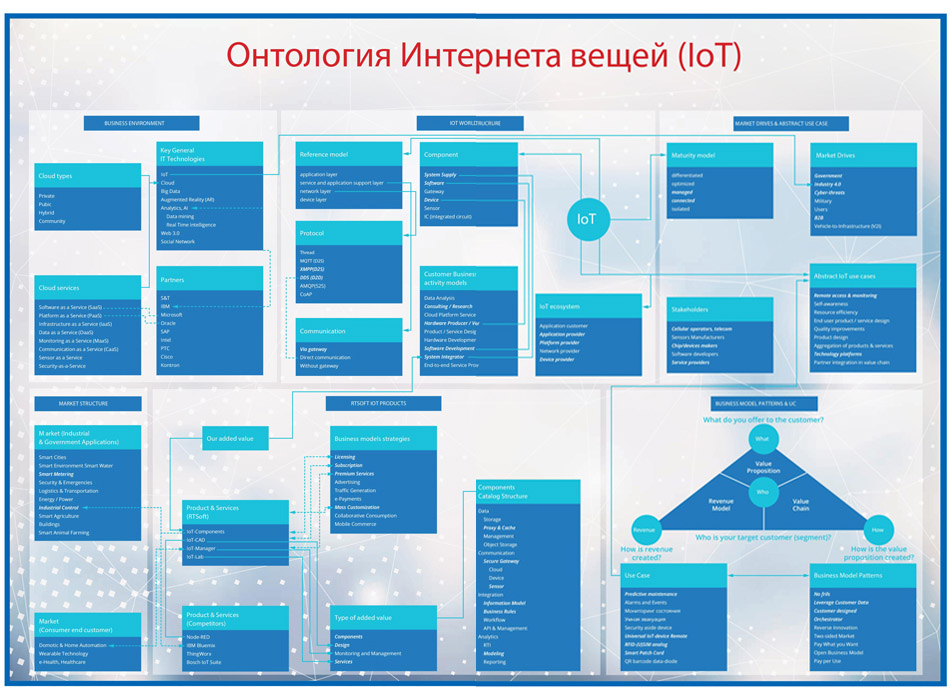

Рис. 3. Онтология «Интернета вещей»

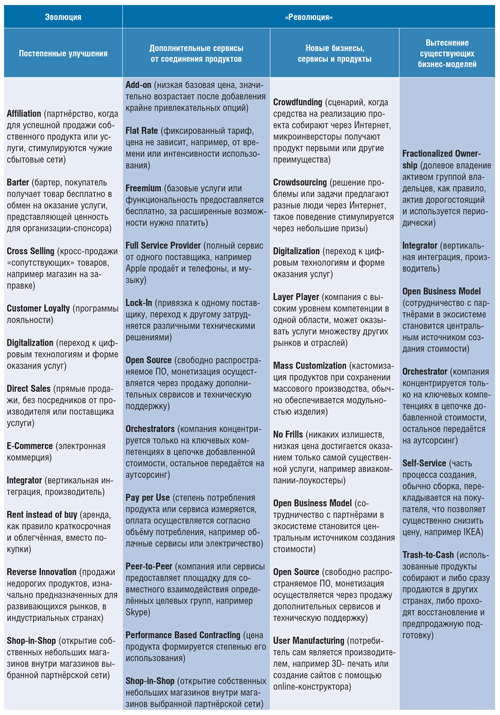

Табл. 1. Рекомендуемые бизнес–модели для IoT согласно классификации The St. Gallen Business Model Navigator™ [9]



Чтобы избежать другой крайности – «Перед вами открыты все дороги – идите туда, сами не знаем куда» – для изучения и развития были предложены совершенно конкретные темы для выполнения лабораторных работ:

  • Безопасность дорожного движения. Трансляция потока (ключевых кадров) с видеорегистратора (веб-камеры) в облако. Запрос трансляции из облака (в качестве идентификатора номер транспортного средства).

  • Умное видеонаблюдение. С использованием свободно распространяемого программного обеспечения OpenCV. Для систем безопасности, транспорта, городского и сельского хозяйства.

  • Расширенный мониторинг состояния оборудования. Принимаются во внимание «дополнительные признаки», появление которых может служить предвестником возможной неисправности: температура, повышенные вибрации, появление задымления, громкости звука выше определённого предела или «странного» спектра и т. п.

  • Умный офис. Определяется количество людей, находящихся в помещении, исходя из этого рассчитываются оптимальные управляющие воздействия для системы управления климатом и вентиляцией. Учитывается также время суток (зачем охлаждать/ греть помещение, если скоро все уйдут по домам?), вид деятельности, длительность нахождения в помещении и т. п.

  •  Умный агрегат. Некое устройство (деталь, агрегат) снабжается RFID-меткой (другим средством с возможностью перезаписи информации). Устройство должно «запоминать» критические воздействия – удар, перегрев; вести журнал часов работы; сообщать по запросу информацию о производителе, ТТХ, дату ввода в эксплуатацию и т. п.

Какой формы ваши специалисты?

Впервые интересная и плодотворная метафора «формы специалиста» была использована в 1991 году Дэвидом Гестом (David Guest) [7]. С тех пор она получила значительное развитие и множество уточнений и интерпретаций, например см. рис. 4 [6]. Но ключевой смысл не меняется: у каждого специалиста есть «две оси» – горизонтальная (ось общих компетенций, знаний из смежных областей и умений развивать их и применять в своей области) и вертикальная (ось специальных знаний)

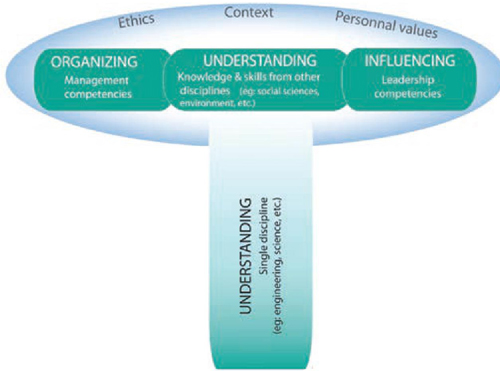

Рис. 4. Т–образный специалист, обладающий глубиной и широтой предметных знаний [6]

Очевидно, что узкие специалисты без «горизонтальной оси» (I-shaped), не только не смогут смотреть широко и объёмно на новые задачи, но и будут испытывать сложности при работе в команде, область пересечения интересов и потенциал для эффективных коммуникаций может быть слишком мал. Наивно предполагать, что в наше время можно стать «квадратным» специалистом – глубина профессиональных знаний растёт с каждым годом, а способности людей и время, которое можно потратить на изучение, остаётся ограниченным. Занимаясь в лаборатории, студенты, по нашему замыслу, смогут одновременно развиваться в двух направлениях, пробовать разные роли в команде, расширять кругозор и одновременно с этим выбрать для себя направление специализации.

От Интернета вещей к киберфизическим системам

Будущее за «T-shaped»-профессионалами, умеющими проектировать киберфизические системы (Cyber-physical system – CPS) для решения актуальных задач промышленности и производства с использованием стека современных ИТ-технологий, образующих нововведения «Индустрии 4.0». Предполагая большую потребность в специалистах, имеющих хотя бы базовые знания и навыки в этой области, с июля этого года в учебный план дополнительного профессионального образования «Учебного Центра РТСофт» включён курс «Введение в технологии «Интернета вещей» (IoT) и основы проектирования киберфизических систем». Основные разделы из Программы обучения даны в табл.2

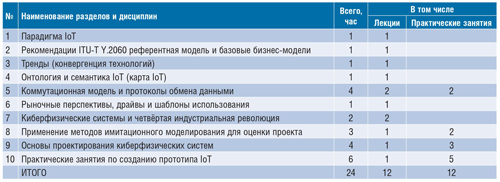

Табл. 2. Программа обучения по курсу «Введение в технологии «Интернета вещей» (IoT) и основы проектирования киберфизических систем»

Перспективы и планы развития

Услуги и сервисы по проектированию, прототипированию и проведению испытаний IoT-решений будут востребованными в ближайшей и далёкой перспективе. На начальном этапе в сервисах заинтересованы разработчики, производители IoT-решений и интеграторы. Мотивация подробно была рассмотрена в разделе

«Предпосылки. Немного истории и математики». С течением времени фокус будет смещаться на заказчиков IoT-решений. В силу большого предложения на рынке и новизны им потребуются услуги по быстрому и квалифицированному проведению независимой экспертизы предлагаемых решений, сравнительному анализу вариантов реализации, выполнению НИОКР и повышению квалификации собственных специалистов. Поскольку реальные компетенции, подбор и формирование команды специалистов, накопление необходимого опыта в таких областях занимает примерно 3 года, мы рады, что инвестировали в направление IoT, составной частью которого является развитие лабораторий, ещё в 2014 году
