СМАРТ-СЕРВЕР2

Универсальное ПО для приема, обработки и передачи информации с различным функционалом: ПО сервера ТМ, контроллера присоединений цифровой ПС, ССПИ, ЦППС.

Производитель : РТСофт

СМАРТ-СЕРВЕР2
  • Описание
  • Характеристики

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

ПО СМАРТ-СЕРВЕР2 предназначено для решения широкого спектра задач на различных уровнях объектов энергетики и диспетчерских центров. В зависимости от возлагаемых задач ПО выполняет определенные функции обработки информации.

ОСНОВНЫЕ ФУНКЦИИ

ПО СМАРТ-СЕРВЕР2 может выполнять различные функции:

  • Программное обеспечение контроллера присоединений цифровой подстанции осуществляет опрос микропроцессорных устройств уровня процесса (нижнего уровня), выполняет обработку данных в логических узлах коммутационных аппаратов, рассчитывает логику оперативных блокировок, вычисляет параметры сети на основе данных протокола Sampled Values, передает информацию на уровень подстанции.

  • Программное обеспечение системы сбора и передачи информации (включая технологическую) осуществляет прием данных с контроллеров присоединений АСУТП, с микропроцессорных устройств РЗА и смежных подсистем, выполняет ретрансляцию данных в диспетчерские центры.

  • Программное обеспечение центральной приемо-передающей станции осуществляет прием данных с подстанций распределительной сети в стандартных телемеханических протоколах и в устаревших синхронных и асинхронных протоколах, ретранслирует полученные данные в ОИК диспетчерских центров.

ПО СМАРТ-СЕРВЕР2 может применяться для построения систем:

  • Автоматизированная система управления технологическим процессом (АСУТП).

  • Система сбора и передачи информации (ССПИ)/Система телемеханики (ТМ).

  • Система сбора и передачи технологической информации (ССПТИ).

  • Центральная приемо-передающая станция (ЦППС).

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

В состав базовых технологических функций, реализуемых программным комплексом СМАРТ-СЕРВЕР2, входят:

  • прием и достоверизация информации по различным коммуникационным протоколам;

  • оперативный расчет и обработка данных в логических узлах;

  • расчет телеизмерений на основе данных протокола Sampled Values;

  • оперативный дорасчет параметров;

  • ручной ввод телесигнализации и телеизмерений;

  • сбор аварийных осциллограмм;

  • информационный обмен со смежными системами и вышестоящими центрами управления;

  • промежуточное хранение (буферизация) данных при обрывах связи;

  • удаленное конфигурирование и настройка по сети Ethernet;

  • предоставление информации на локальных устройствах вывода информации (панель управления) и на веб-интерфейсе;

  • просмотр значения и статусов принимаемой информации;

  • диагностика каналов связи и аппаратных средств;

  • разграничение прав доступа к данным и управлению логическими узлами;

  • резервирование серверов сбора данных;

  • специальная версия (Telemon 3.0) для работы с большим количеством данных, использующая базу данных для хранения конфигурации;

  • опциональный модуль информационной безопасности;

  • ведение журналов и логов протокольных модулей и системы в целом.



Наименование параметра

Значение

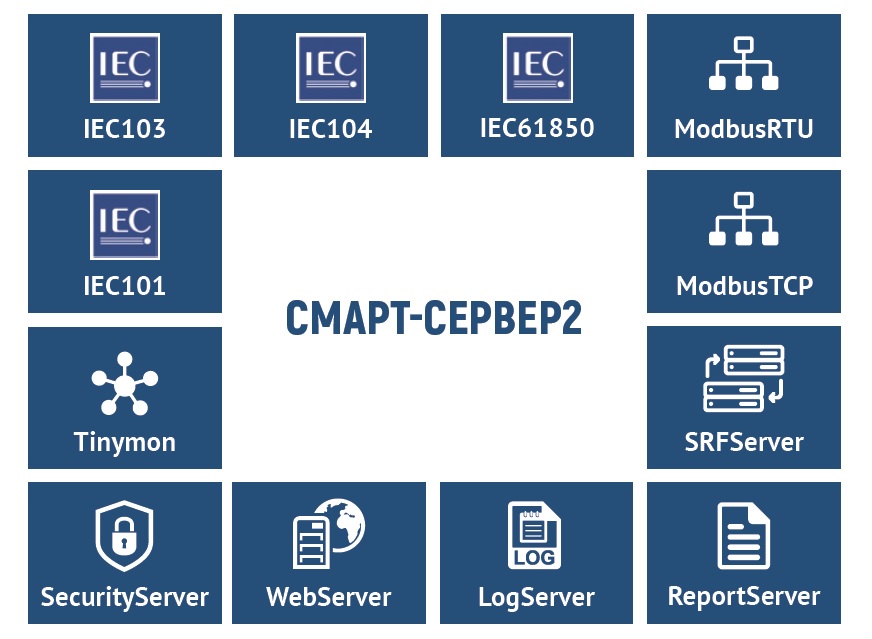

Протоколы приема и передачи данных

МЭК 61850-8-1 MMS, GOOSE

МЭК 61850-9-2, МЭК 61869-6 (Sampled Values 80, 96, 255, 288 выборок на период) – прием

МЭК 60870-5-101/103/104

Modbus RTU/TCP

SNMP

МЭК 60870-6 (ICCP)

FTP

и другие

Объем обрабатываемых данных

·      до 200 000 информационных объектов

·      более 200 000 объектов – версия Telemon 3.0

Максимальное количество изменений данных

150 000 изменений в секунду на один канал

Режим работы

24 х 7

Операционная система

Linux Ubuntu 17 и последующие[ЗДА1]
